도자용 석고의 과학: 선택과 사용의 핵심 가이드

오늘은 도자기 성형의 보이지 않는 주인공,

'석고(Plaster)'에 대해 깊이 있게 다뤄보고자 합니다.

도자 작업에서 석고는 단순히 틀을 만드는 재료를 넘어, 기물의 수분을 흡수하고 성형의 완성도를 결정짓는 정밀한 소재입니다.







1. 도자용 석고의 화학적 이해

우리가 도자 작업에 사용하는 석고는 주로 베타형 반수석고 β-CaSO₄ · 0.5H₂O 입니다. 이는 천연 석고석을 가열하여 결정수를 일부 제거한 상태로, 여기에 다시 물을 혼합하면 본래의 안정된 구조인 이수석고로 돌아가며 단단하게 경화되는 화학적 성질을 갖습니다.

흡수율의 비밀: 석고 결정 사이의 미세한 기공(Pore)이 모세관 현상을 일으켜 점토의 수분을 빨아들입니다. 이때 혼수비(물과 석고의 비율)에 따라 이 기공의 밀도가 결정됩니다.

특징: 경화 시 발생하는 열(Exothermic Reaction)은 결정화가 안정적으로 진행되고 있음을 나타내며, CH급은 이 발열 반응이 균일하게 일어나 결정 구조가 매우 치밀합니다.

2. 전문적인 석고 사용을 위한 핵심 변수

성공적인 몰드 제작을 위해서는 아래의 전문 용어와 수치를 반드시 이해해야 합니다.



용어,설명 반수석고 (Hemihydrate),석고석을 구워 결정수의 3/4을 제거한 상태. 물을 만나면 다시 굳음. 수화반응 (Hydration),석고 가루가 물과 결합하여 열을 내며 딱딱하게 굳는 화학 반응. 조강성 (Early Strength),초기 경화 속도가 빨라 단시간 내에 몰드를 탈형할 수 있는 성질. 기공율 (Porosity),물을 흡수할 수 있는 내부 빈 공간의 비율.
• 혼수비 (Consistency): 석고 100g당 필요한 물의 양입니다. 일반적인 제압용은 60~70%, 고강도용은 40~50% 정도로 설정합니다.
• 교반 시간 (Mixing Time): 기포를 제거하고 균일한 결정을 형성하기 위한 과정입니다. 진공 교반기를 사용하면 몰드의 강도와 표면 조도가 비약적으로 상승합니다.
• 팽창률 (Setting Expansion): 석고는 굳으면서 미세하게 팽창합니다(약 0.1~0.2%). 이 수치를 계산해야 정밀한 감합(Fitting)이 필요한 분할 몰드를 제작할 수 있습니다.

3. 석산도재가 제안하는 석고 관리 Tip



• 습도 관리: 석고 파우더는 공기 중의 습도를 흡수하면 '사석고'가 되어 경화 불량의 원인이 됩니다. 반드시 밀봉 보관하십시오.
• 이형제 선택: 칼륨 비누(Potash Soap) 계열의 이형제는 석고 표면에 얇은 막을 형성해 세밀한 문양까지 완벽하게 복제해 냅니다.



[전문 용어 요약 (Glossary)]

용어	설명
반수석고 (Hemihydrate)	석고석을 구워 결정수의 3/4을 제거한 상태. 물을 만나면 다시 굳음.
수화반응 (Hydration)	석고 가루가 물과 결합하여 열을 내며 딱딱하게 굳는 화학 반응.
조강성 (Early Strength)	초기 경화 속도가 빨라 단시간 내에 몰드를 탈형할 수 있는 성질.
기공율 (Porosity)	물을 흡수할 수 있는 내부 빈 공간의 비율.



[심층 분석] 문교 CH급 도자 전용 석고의 기술적 특성

도자용 석고의 품질은 기공의 균일성과 흡수력, 그리고 반복 사용 시의 내구성에 의해 결정됩니다. 문교 CH(Ceramic High-grade)급 석고는 이러한 요구 사항을 충족하기 위해 정밀하게 정제된 고순도 원료를 사용합니다.



1. 화학적 조성 및 경화 메커니즘 (Chemical Composition)

문교 CH 석고의 주성분은 베타형 반수석고이며, 물과 반응하여 이수석고 결정 구조를 형성합니다.

• 화학식: CaSO₄ · ½H₂O + 1½H₂O → CaSO₄ · 2H₂O + Heat
• 특징: 경화 시 발생하는 열(Exothermic Reaction)은 결정화가 안정적으로 진행되고 있음을 나타내며, CH급은 이 발열 반응이 균일하게 일어나 결정 구조가 매우 치밀합니다.

2. 문교 CH급 석고 기술 데이터 시트 (Technical Data Table)

아래 표는 블로그나 상세 페이지에 바로 활용하실 수 있도록 영문 표기와 전문 수치를 포함하고 있습니다.

항목 (Property)	영문 표기 (English Term)	단위 (Unit)	수치/특성 (Value)
표준 혼수비	Standard Consistency	% (wt)	65 ~ 75
초기 경화 시간	Initial Setting Time	min	8 ~ 15
종료 경화 시간	Final Setting Time	min	20 ~ 30
응결 팽창률	Setting Expansion	%	0.15 ~ 0.20
압축 강도 (건조)	Compressive Strength	$\text{kgf/cm}^2$	180 ~ 220
입도 (Mesh)	Particle Fineness	mesh	100 mesh pass 99%



3. CH급 석고의 차별화된 장점 (Key Advantages)

1.우수한 흡수율 (Superior Porosity): 결정 입자가 미세하고 균일하여 몰드 내부에 형성되는 모세관(Capillary)의 분포가 일정합니다. 이는 점토 기물에서 수분을 끌어당기는 힘을 균일하게 만들어 성형 후 기물의 변형을 최소화합니다.



2.높은 표면 경도 (Surface Hardness): 반복적인 탈형 작업(Demolding)에도 몰드의 날카로운 에지(Edge)가 쉽게 마모되지 않아 정밀한 형태 유지가 가능합니다.

3.치수 안정성 (Dimensional Stability): CaSO₄ 결정의 팽창 제어 기술이 적용되어, 대형 몰드 제작 시에도 뒤틀림이나 규격 오차가 매우 적습니다.



[전문가 제언] 최상의 결과물을 위한 혼수비 가이드

석산도재에서 권장하는 문교 CH급 석고의 혼수비는 작업 방식에 따라 미세하게 조절되어야 합니다



• 제압/물레성형용 (High Porosity): 물 75 : 석고 100
  • 빠른 수분 흡수가 필요한 기물 제작에 적합합니다.
• 압착/캐스팅용 (High Strength): 물 65 : 석고 100
  • 몰드의 내구성이 중요하고 정밀한 문양 표현이 필요한 경우에 적합합니다.

석산도재는 문교화학의 정품 CH급 석고만을 엄선하여 공급하고 있으며, 30년 현장 노하우를 바탕으로 각 작업 특성에 맞는 최적의 혼수비와 교반 데이터를 제공합니다. 대량 구매 및 기술 상담은 언제든 환영합니다.

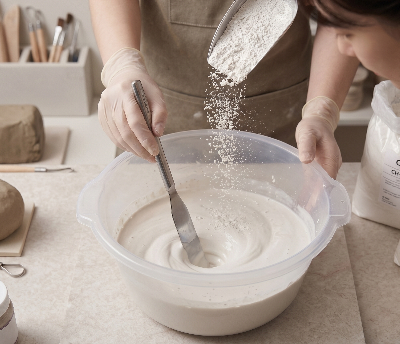

■ 석고 교반의 과학적 단계 (Processing Steps)

1. 적수 (Water Addition): 깨끗한 상온의 물(15~20도 사이)을 준비합니다.
2. 살포 (Sifting): 석고 가루를 물 위에 골고루 뿌립니다. 이때 가루가 물에 완전히 잠길 때까지 기다리는 '침수 시간(Soaking Time)'이 중요합니다.

처음 사용 시 정확한 혼수비 확보를 위해 저울 계량을 권장합니다



3.교반 (Agitation): 기포가 생기지 않도록 주걱을 바닥에 붙이고 한 방향으로 섞습니다.

• 화학적 팁: 교반 속도가 빠를수록 경화 시간이 단축되지만, 내부 기포(Air Bubble)가 생겨 몰드의 강도를 떨어뜨릴 수 있습니다

기포발생 하지않도록 바닥으로 부터 천천히 젓는다



💡 [심화 비교] 석고 등급별 차이: 왜 도예에는 CH급을 써야 하는가?

많은 분이 "석고는 다 같은 가루 아닌가요?"라고 묻습니다. 하지만 도자용(CH)과 일반용(A, B급)은 정제 과정과 화학적 밀도에서 큰 차이를 보입니다.











🔍  등급별 기술 사양 비교표 (Comparison Table)



석고 등급 (Plaster Grade)	혼수량 (Consistency)	혼합비 (물 : 석고)	경화 후 강도 (Strength)	주요 특징 (Key Features)
문교 CH급 (특급)	65 ~ 75%	1 : 1.3 ~ 1.5	매우 높음 (≥ 180 kgf/cm²)	고순도, 정밀 몰드용, 최상의 흡수 균일성
A급 (상급)	75 ~ 85%	1 : 1.1 ~ 1.3	높음 (≈ 140 kgf/cm²)	일반 도자 몰드, 소품 제작용
B급 (보통)	85 ~ 100%	1 : 1.0	보통 (≈ 100 kgf/cm²)	건축용, 저가형 몰드, 채움재

⚠️ [심층 해설] 왜 등급별로 혼수량이 다른가? (Technical Deep Dive

1.입자 구조의 차이



• CH급은 입자가 매우 정밀하게 분쇄되어 있어, 적은 양의 물로도 입자 사이의 간격이 촘촘하게 채워집니다. 이는 경화 후 더 높은 밀도와 강도를 만들어내는 원인이 됩니다.
• B급은 입자가 불규칙하고 커서 입자 사이를 채우기 위해 상대적으로 더 많은 물이 필요하며, 물이 증발한 자리에 큰 기공이 남게 되어 강도가 떨어집니다.

2. 화학적 결합 에너지:

반수석고가 물과 결합하여  이수석고로 전이될 때, 문교 CH급은 고순도 정제 공정을 거친 원료를 사용하므로 불순물이 매우 적습니다. 덕분에 석고의 결정 성장이 일반 석고보다 훨씬 규칙적이고 치밀하게 일어나며, 이는 곧 몰드의 압도적인 강도와 균일한 흡수력으로 이어집니다.



석산도재 대표의 '현장 팁

"현장에서 상담하다 보면 '물 조절' 실패로 몰드를 망치는 분들을 자주 봅니다. 위 표의 혼수량은 표준치일 뿐, 작업장의 습도와 물의 온도(15~25도)에 따라 미세하게 조정해야 합니다. 특히 CH급은 적은 물로도 충분한 유동성을 확보할 수 있으므로, 처음 사용하시는 분들은 반드시 저울을 사용하여 정확한 비율을 지키는 습관을 들이는 것이 좋습니다."



💡 작성 팁 (석산도재만의 디테일)

"위 데이터에서 알 수 있듯이, 문교 CH급은 적은 혼수량으로도 높은 강도를 구현합니다. 이는 석고 결정이 매우 치밀하게 결합한다는 증거이며, 결국 몰드의 긴 수명과 정밀한 수분 흡수력으로 이어집니다."

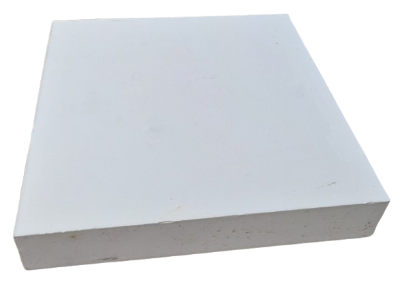

문교CH급으로 만든 석고판



석고 CH급(포)-구매하러 가기 - 석산도재

석고 CH급(포)-반품 불가 상품

석산도재 쇼핑몰

석산도재
