유약 연재 3편: 광택(Glossy)과 무광(Matt), 유리질의 임계점을 결정하는 한 끗 차이

안녕하세요, 석산도재입니다.

지난 연재에서 우리는 유약의 흐름과 점도에 대해 다루었습니다. 오늘은 유약의 시각적 완성도와 촉감을 결정짓는 가장 중요한 요소, 바로 광택(Glossy)과 무광(Matt)의 원리에 대해 깊이 있게 파고들어 보겠습니다. 많은 분이 단순히 "덜 녹으면 무광이 된다"라고 오해하시곤 하지만, 전문가의 세계에서 무광은 철저하게 계산된 '화학적 불포화 상태'의 미학입니다.









1. 광택과 무광을 가르는 과학: 유리질의 평활도

유약의 광택은 빛이 표면에서 얼마나 일정하게 반사(정반사)되느냐에 달려 있습니다.

• 광택(Glossy): 유약 성분이 완전히 녹아 액체 상태에서 평평하게 펴진 뒤, 매끄러운 유리막으로 굳은 상태입니다. 규석( SiO₂)과 융제(flux)의 비율이 완벽한 균형을 이룰 때 나타납니다.

석산도재 투명유 소성1250도 스커트가마

• 무광(Matt): 유약 표면에 미세한 요철(결정)이 형성되어 빛을 여러 방향으로 분산(난반사)시키는 상태입니다. 이는 단순히 안 녹은 것이 아니라, 특정 성분이 과포화되어 냉각 과정에서 미세 결정(Micro-crystal)으로 석출된 결과입니다.

매트유 사진/솜사탕 석산도재판매용



2. 전문가의 레시피: 무광을 만드는 세 가지 경로

단순히 융제를 줄여서 만든 '덜 녹은 무광'은 표면이 거칠고 때가 잘 타며 식기로서의 가치가 떨어집니다. 우리가 지향해야 할 고품질 무광은 다음의 세 가지 균형점에서 탄생합니다.

① 알루미나 매트 (Alumina Matt)

카올린( Al₂O₃·2SiO₂·2H₂O ) 함량을 의도적으로 높이는 방법입니다. 알루미나는 유약의 녹는점을 높이고 점도를 강하게 만들어, 규석이 완전한 유리질로 변하는 것을 억제합니다. 이때 형성된 알루미나의 미세 구조가 부드러운 촉감의 무광을 만듭니다.

② 석회 매트 (Lime/Calcium Matt)

석회석( CaCO₃ )이나 활석( Talc-3MgO·4SiO₂·H₂O)을 과포화시키는 방법입니다. 고온에서는 녹아있던 칼슘 성분이 냉각될 때 규석과 결합하여 '규산칼슘(Wollastonite)'이라는 미세한 결정을 유약 표면에 깔아버립니다. 고급스러운 실크 질감의 무광은 대부분 이 지점에서 나옵니다.

③ 규석 매트 (Silica Matt)

규석의 함량이 너무 높을 때 나타납니다. 뼈대가 너무 강해 융제가 다 녹여내지 못한 상태로, 아주 단단하고 견고한 느낌을 주지만 자칫하면 표면이 거칠어질 수 있어 정교한 배합이 필요합니다.











3. 30년 내공의 트러블슈팅: "왜 내 무광 유약은 번들거릴까?"

현장에서 가장 많이 받는 질문 중 하나입니다. "분명 무광 레시피인데, 가마에서 꺼내니 번들거리는 유광이 되었어요." 원인은 크게 두 가지입니다.

1.과소성 (Over-firing): 설정 온도보다 가마 안의 실제 온도가 높았을 경우입니다. 무광을 유도하던 미세 결정들이 온도를 이기지 못하고 완전히 녹아 유리가 되어버린 것입니다.

2.냉각 속도의 마법: 무광은 '냉각 중 결정의 형성'이 핵심입니다. 만약 가마의 단열이 너무 좋아 냉각이 지나치게 천천히 진행되거나, 반대로 너무 빨리 식어버리면 결정이 자랄 시간을 놓치게 되어 광택이 돌 수 있습니다. 스커트 가마를 사용하신다면, 하강 온도를 정밀하게 제어하여 나만의 '무광 구간'을 찾는 것이 비법입니다.

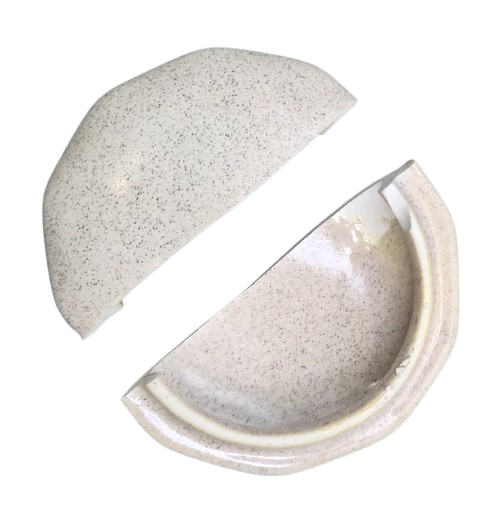

냉파로 인한 파손 이미지



4. 석산도재의 제언: 용도에 맞는 질감의 선택

광택 유약은 투명감이 좋아 청자나 백자의 깊이감을 살리기에 적합하고, 무광 유약은 현대적인 조형미와 차분한 감성을 전달하기에 좋습니다. 하지만 식기를 제작할 때는 무광 유약의 표면 기공률을 반드시 체크해야 합니다. 커피나 음식물이 스며들지 않는 '치밀한 무광'을 만드는 것이 전문가의 실력입니다.



"무광 유약의 까칠한 표면 때문에 고민이신가요? 혹은 특정 온도에서만 광택이 도는 현상을 잡고 싶으신가요? 석산도재 공식채널로  문의하시면 여러분의 레시피를 분석하여 최적의 솔루션을 찾아드립니다.



[실험용] 석산도재 시그니처 새틴 매트 유약 레시피

이 레시피는 유약의 3요소인 SiO₂ (뼈대), Al₂O₃ (살), Flux (녹임)의 균형을 의도적으로 무광 구간에 맞춘 것입니다.



1. 원료 배합비 (Total 100%)



• 부여장석 (K-Feldspar): 45% (기본 융제 및 유리질)
• 활석 (Talc - 3MgO·4SiO₂·H₂O): 15% (부드러운 질감과 마그네슘 결정 형성)
• 석회석 (Whiting - CaCO₃): 15% (고온에서의 유동성 및 칼슘 매트 유도)
• 카올린 (Kaolin - Al₂O₃·2SiO₂·2H₂O): 15% (점도 조절 및 알루미나 매트 효과)
• 규석 (Silica - SiO₂): 10% (화학적 안정성 보강)

2. 전문가의 실험 가이드 (성공 포인트)

① 비중(Density) 맞추기

   무광 유약은 유층의 두께가 발색과 질감을 결정합니다.

• 추천 비중: 48~50 사이 (투명유보다 약간 더 걸쭉하게)
• 너무 얇으면 광택이 돌 수 있고, 너무 두꺼우면 흐를 수 있으니 시편 테스트가 필수입니다

② 소성 온도 (Firing)





• 최고 온도: 1250 °C (SKUTT 가마 기준 Cone 6~7)
• 핵심 비법 (Soaking): 최고 온도에서 15~20분간 유지해 주세요. 그래야 활석과 석회가 충분히 반응하여 표면이 고르게 잡힙니다.

③ 냉각 속도 (Cooling)

활석 매트는 냉각 시 결정이 자라는 시간이 필요합니다. 1000 °C 까지 너무 빨리 식지 않도록 가마 문을 꽉 닫고 서서히 식혀주면 훨씬 더 고급스러운 무광이 나옵니다.



단순히 안 녹는 무광이 아니라, 활석(Talc)과 카올린(Kaolin)의 상호작용을 이용해 표면이 보들보들하고 때가 잘 타지 않는 '고급 새틴 매트' 유약입니다. SKUTT 가마 1250도(180 °C 기준) 산화 소성에 최적화했습니다.



이 레시피의 핵심은 활석(Talc)의 마그네슘( MgO ) 성분입니다. 석회석의 칼슘과 활석의 마그네슘이 만나면 냉각 과정에서 미세한 규산염 결정을 형성하는데, 이것이 빛을 난반사시켜 우리가 원하는 은은한 비단 질감을 만들어냅니다. 단순히 규석( SiO₂ )을 높여서 뻑뻑하게 만든 무광과는 차원이 다른 깊이감을 선사합니다."







매끄러운유약 보러가기 스팟 화이트오리진 10L - 석산도재

스팟 화이트오리진 10L















함께보면 좋은글https://record2681.tistory.com/14

[유약 연재 2편] : "유약의 미학, 흐름과 멈춤 사이 (점도와 소성의 상관관계)"











[오늘의 핵심 키워드 요약]

• 핵심 성분: #마그네슘(Mg), #산화마그네슘(MgO), #알루미나(Al₂O₃)
• 기술 용어: #새틴매트(Satin_Matt), #유리질화, #결정생성, #비중조절, #소성온도(1250°C)
• 장비 및 브랜드: #스커트가마(SKUTT), #석산도재, #도자기유약실험, #애드센스승인공부

[오늘의 핵심 정리]

1. 고급스러운 무광은 마그네슘(Mg)이 풍부한 활석을 통해 1250°C에서 완성됩니다.
2. 유약의 뼈대인 규석(SiO₂)과 살이 되는 카올린의 비율이 질감의 80%를 결정합니다.
3. 단순한 미소성이 아닌, 냉각 과정에서의 결정 생성이 진짜 무광의 매력입니다.



쇼핑몰바로가기 석산도재

석산도재
